Простой тестер для витой пары
Данный прибор позволяет выполнить элементарное тестирование 4-х парного кабеля витой пары:
- Обрыв проводника.
- Короткое замыкание проводников.
- Правильность разделки кабеля.

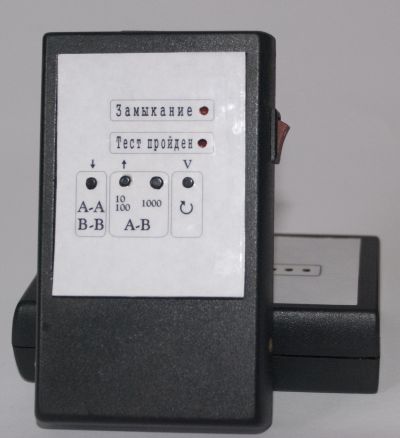

Конструктивно прибор выполнен в виде двух частей, имеющих размеры 110х65х30мм. В основном модуле расположен генератор тестовых сигналов и источник питания. Вторая часть прибора является "заглушкой". Особенности конструкции тестера:
- Питание от одного элемента типа "Крона".
- Прибор корректно показывает замкнутые или оборванные проводники пока в кабеле целы хотя бы два проводника из любых пар.
- Потребляемый ток составляет ~5mA при длине тестируемого участка до 30м.
- Работоспособность тестера сохраняется при падении напряжения источника питания до 6V.
Прибор выполнен на отечественных КМОП микросхемах и на 100% совместим с зарубежной элементной базой.
Схема устройства и краткое описание.
Комментарии, дополнения и пожелания - почтой
